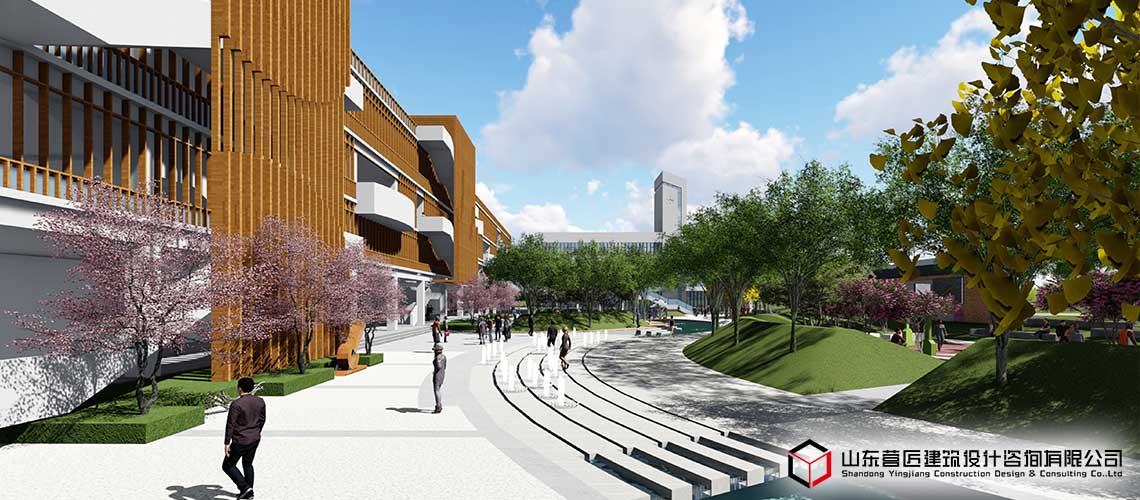

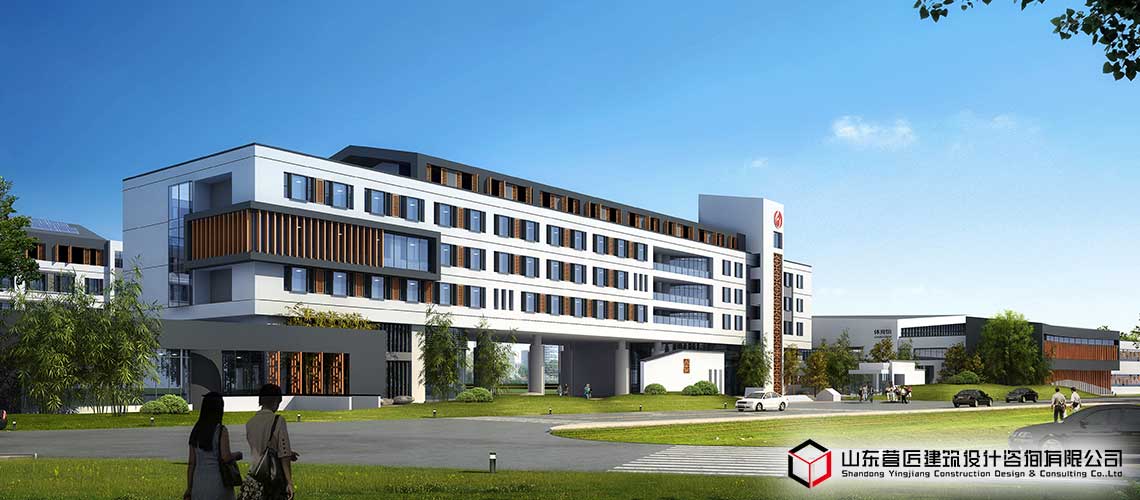

济宁学院附属高级中学(山东省BIM大赛一等奖,科创杯BIM大赛优秀奖)

项目概况:

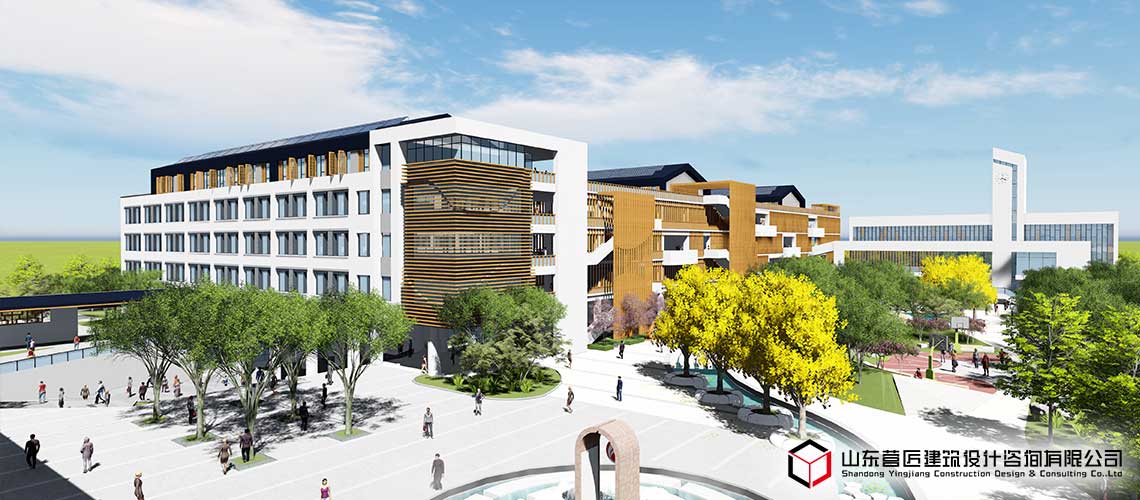

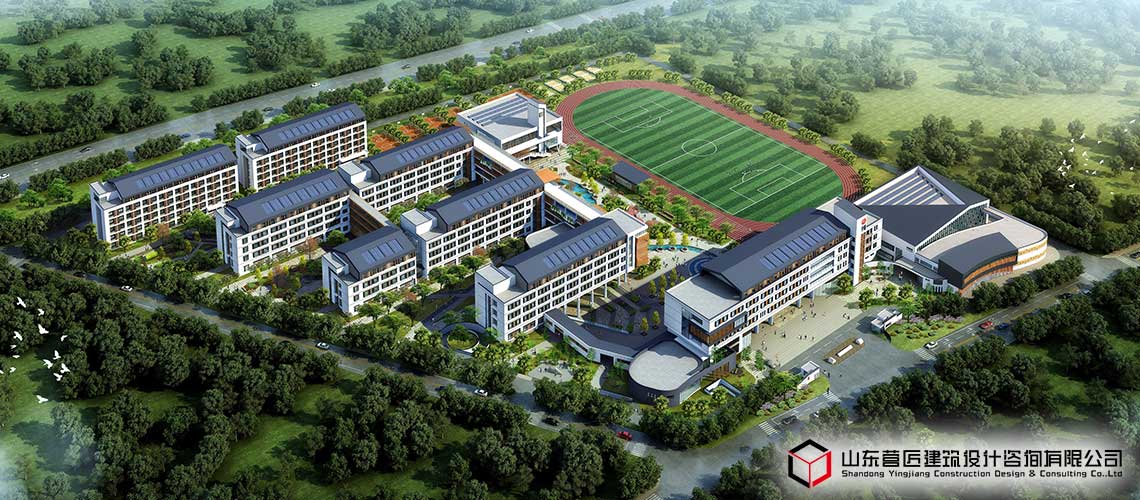

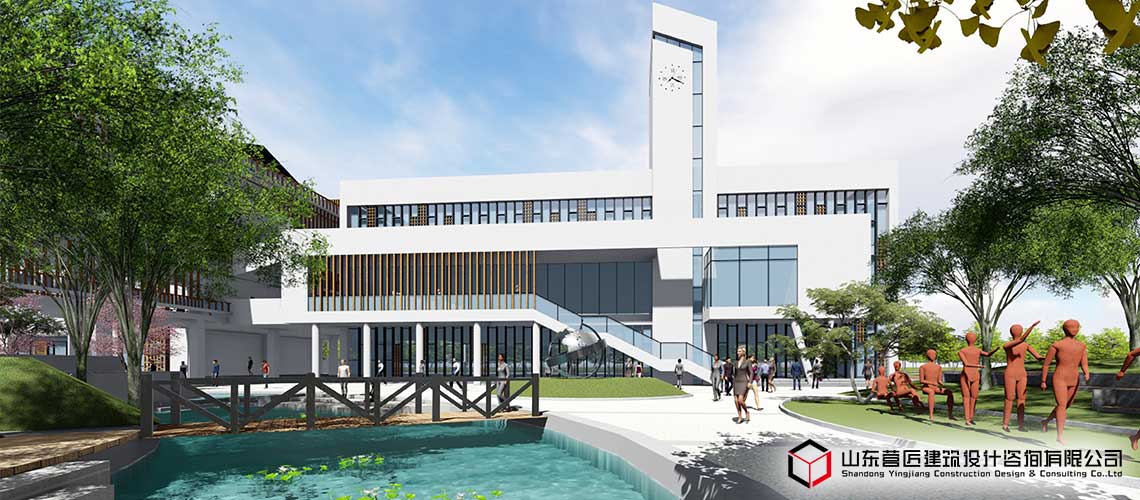

济宁学院附属高中新校区位于济宁市西北部,南起枫杨路、北至任城大道,西临原105国道、东邻在建城市综合体,按60个教学班、3000名全日制在校生规模进行规划设计,规划建筑总面积约7.4万平方米。
项目规划总用地10.4公顷,可建设用地7.85公顷,基地呈梯形,地势平坦,建设条件良好。

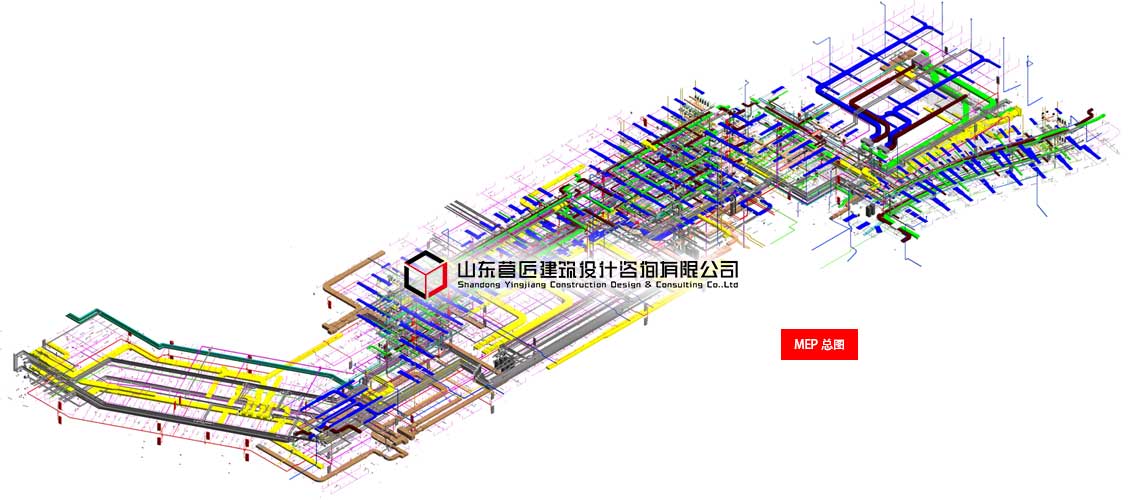

MEP总图:

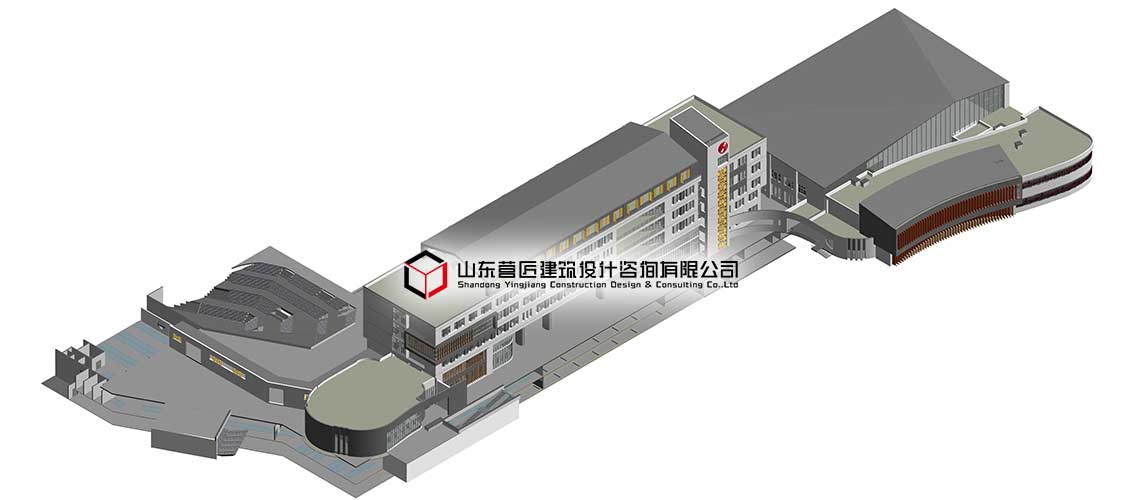

建筑专业:

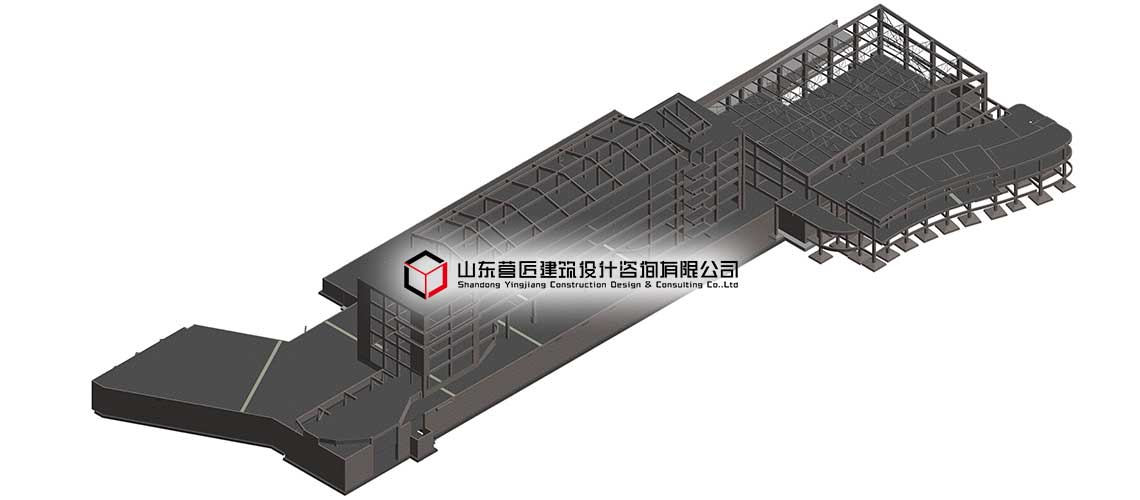

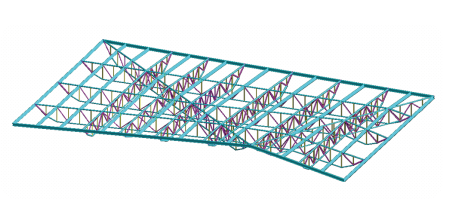

结构专业:


项目特点:

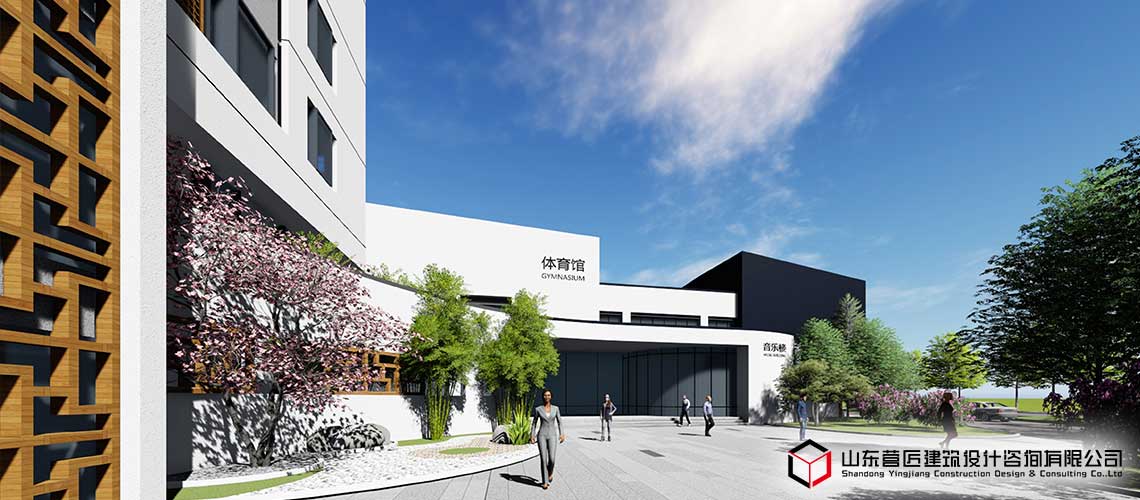

本项目造型复杂,局部采用钢结构设计、下沉广场以及室内游泳馆和篮球馆,各专业设备复杂,采用地源热泵采暖形式。以复杂的综合楼为例进行整个项目的展示。



传统结构设计配筋过程中涉及配筋模型、剖切分为二维钢筋图及生成的钢筋表,太过分散相互之间无直接关联。

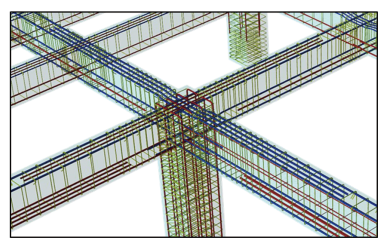

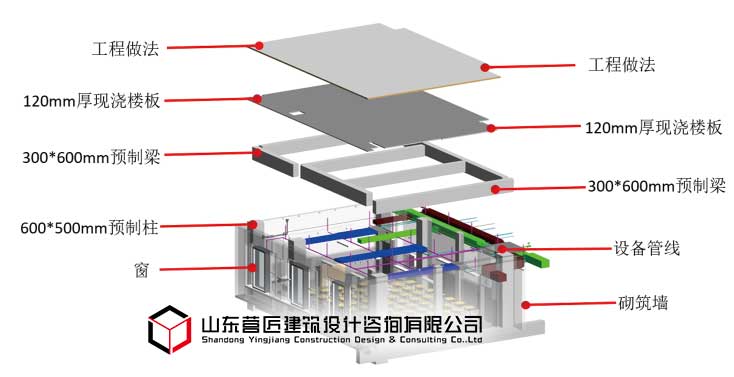

而通过BIM配筋模型可直观显示钢筋布置的合理性,通过三维空间的旋转轻松判断各部位有无错漏钢筋。剖切图功能可以根据需要剖切任何部位的传统二维图纸,成果基本符合制图要求和生产习惯。
同时生成的钢筋表解决了对简便钢筋处理非常困难的问题,同时,把繁琐的统计工作交给软件处理,一方面节省了大量时间,另一方面避免了人为疏忽造成的错误,极大提高了生产效率。



室内三位综合展示:
